Snažím se, co ob čtrnáct dní přinést Vám nějaké zajímavé informace ze stavařiny. Čas letí a já už zase sedím u PC a smolím tu pro Vás povídání, tentokrát o stěnách.
Vzpomínám si, když jsem se začal zajímat o pasivní domy a všeobecně o nízkoenergetické stavění často se literatura odkazovala na severské země, kde jsou o krok dál než Česká republika. A ano skutečně jsou. Kdo si semnou někdy rozpravoval o vhodných stěnách pro dům ví, že jsem vždy upřednostňoval nosné a tenké jádro + tepelnou izolaci. Důvodů je více, jak vysoká akumulace tepla do nosné části, tak poměrně kvalitní řešení tepelných mostů, můstků a vazeb.
Ale zpět k Dánsku. Jako naprostý evergreen se tu používá sendvičové konstrukce, tedy několika-vrstvé stěny. Prakticky je můžeme rozdělit na čtyři části.
- Základ tvoří nosná stěna z cihel (dříve), tvárnic, nebo jako prefabrikovaný panel. Tloušťka nosné části závisí na použitém systému, ale pohybuje se řádově do 200 mm (dle výšky stavby), u běžných RD můžeme potkat stěnu z cihel cca 100 mm tlustou, popřípadě jako prefa-panel ještě o něco tenčí. Ani dřevostavby nemůžeme zatratit. I ty je možné udělat s klasickým vzhledem, o tom jak na to vypovídá obrázek níže. Přitom tak jednoduché a zvenku nikdo nepozná rozdíl.

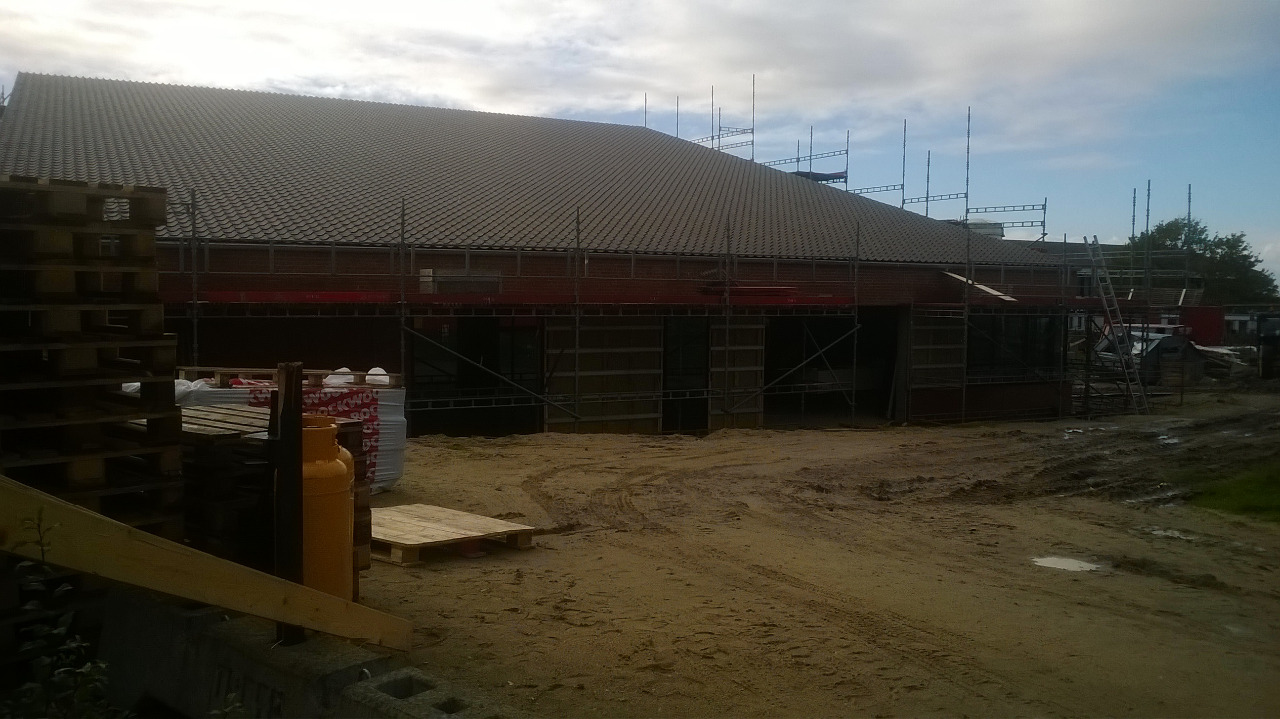

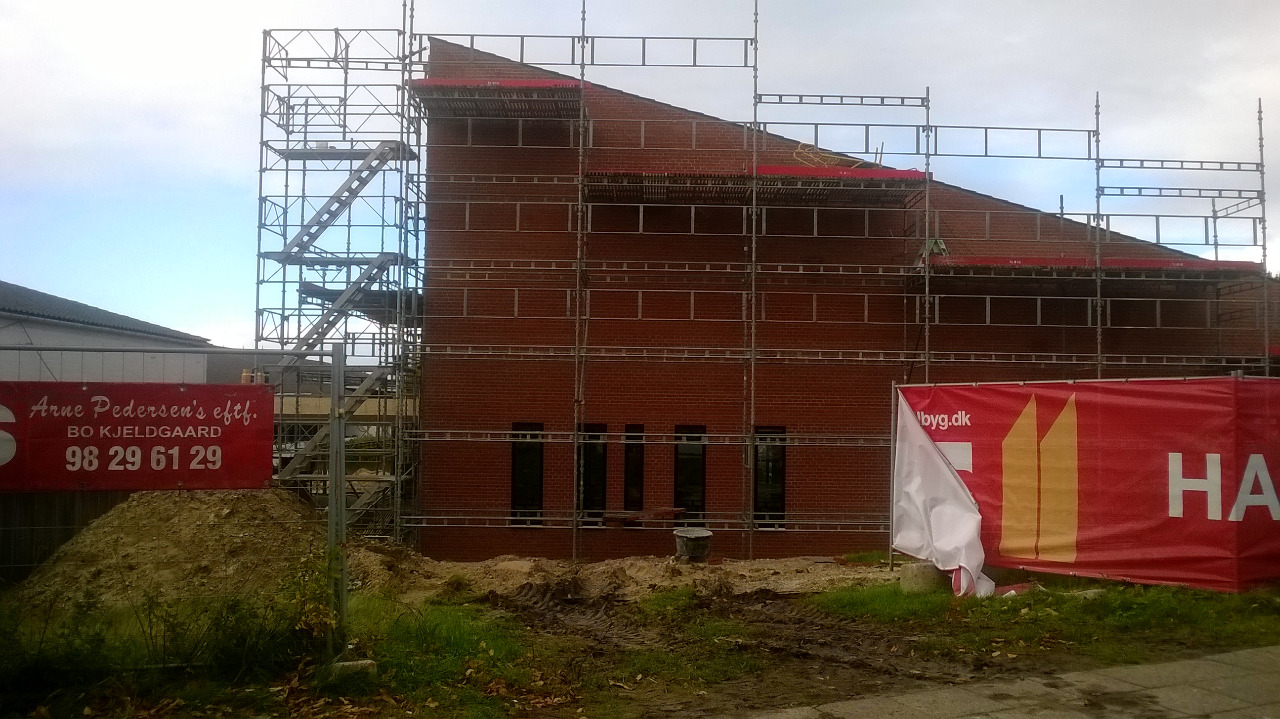

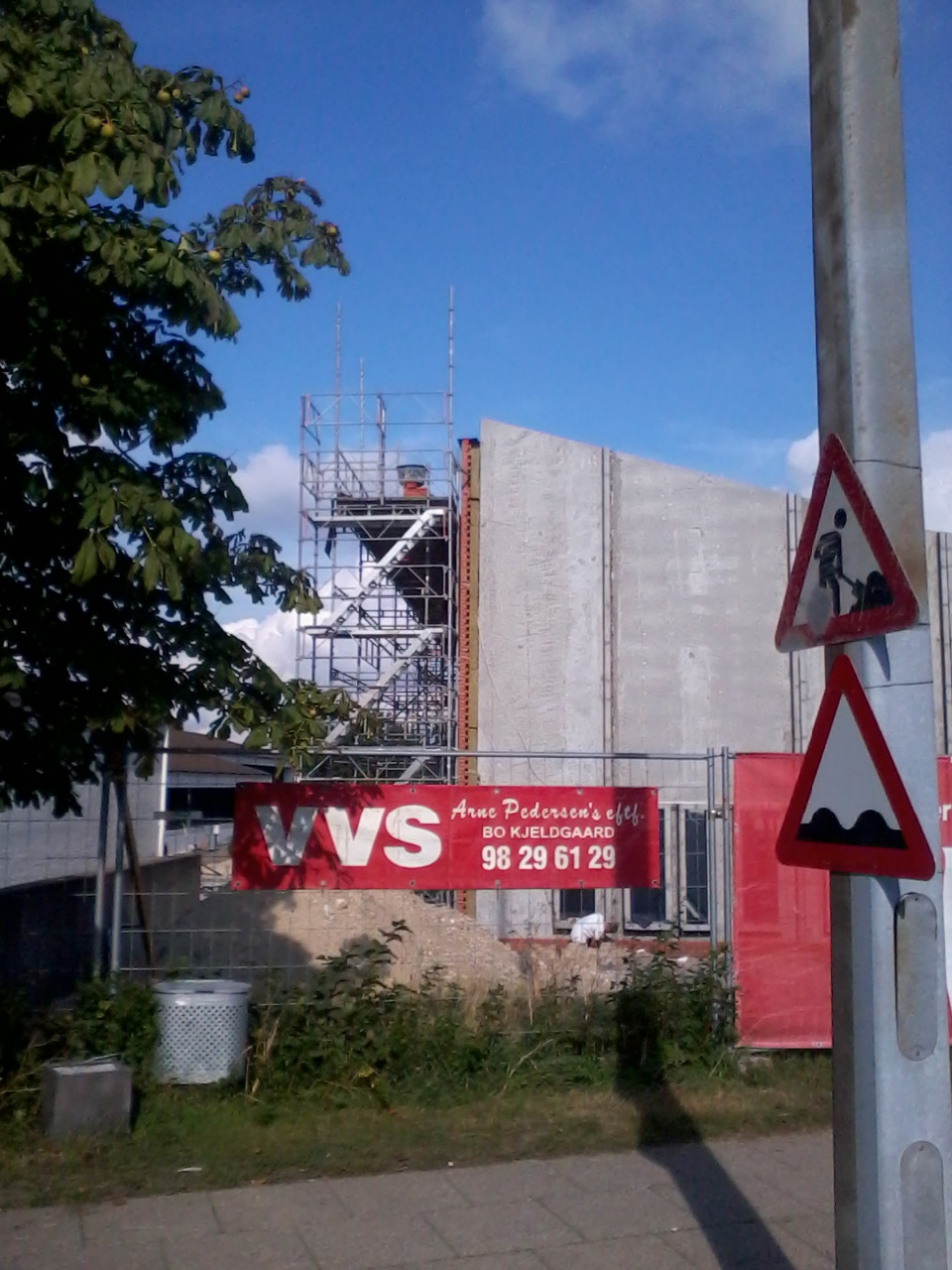

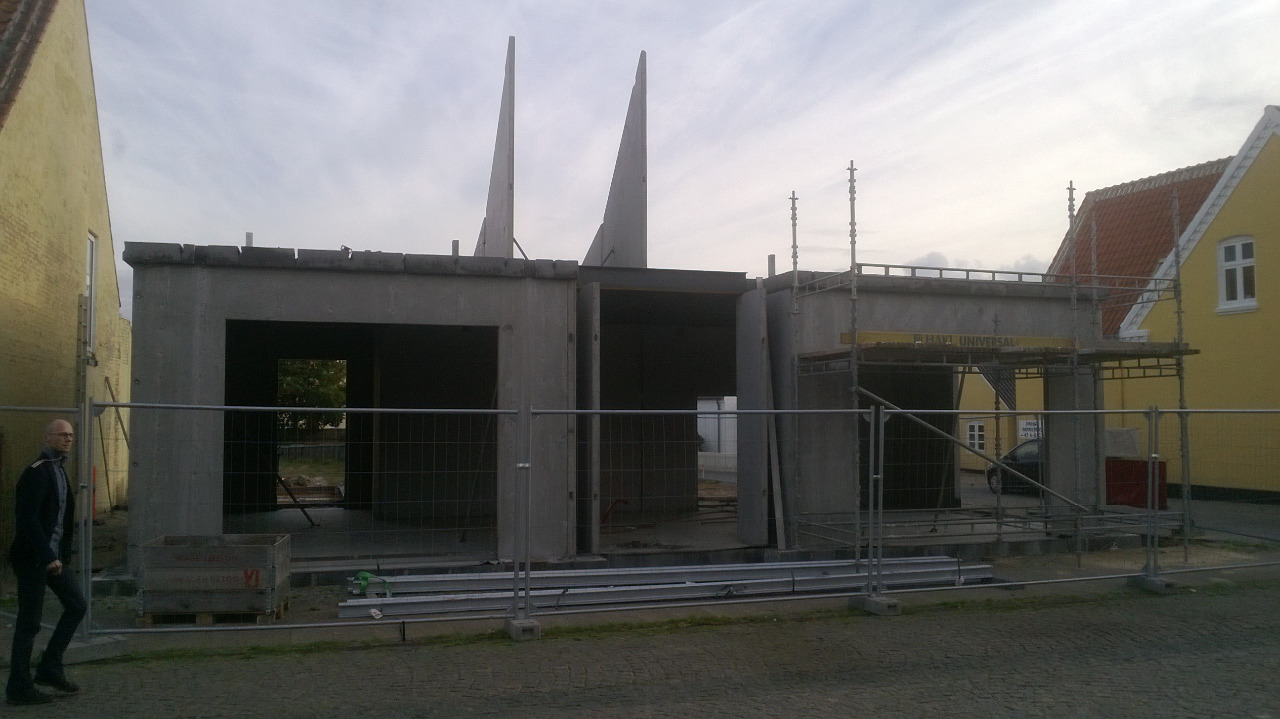

Stavba nového obchodu ve městě Skagen

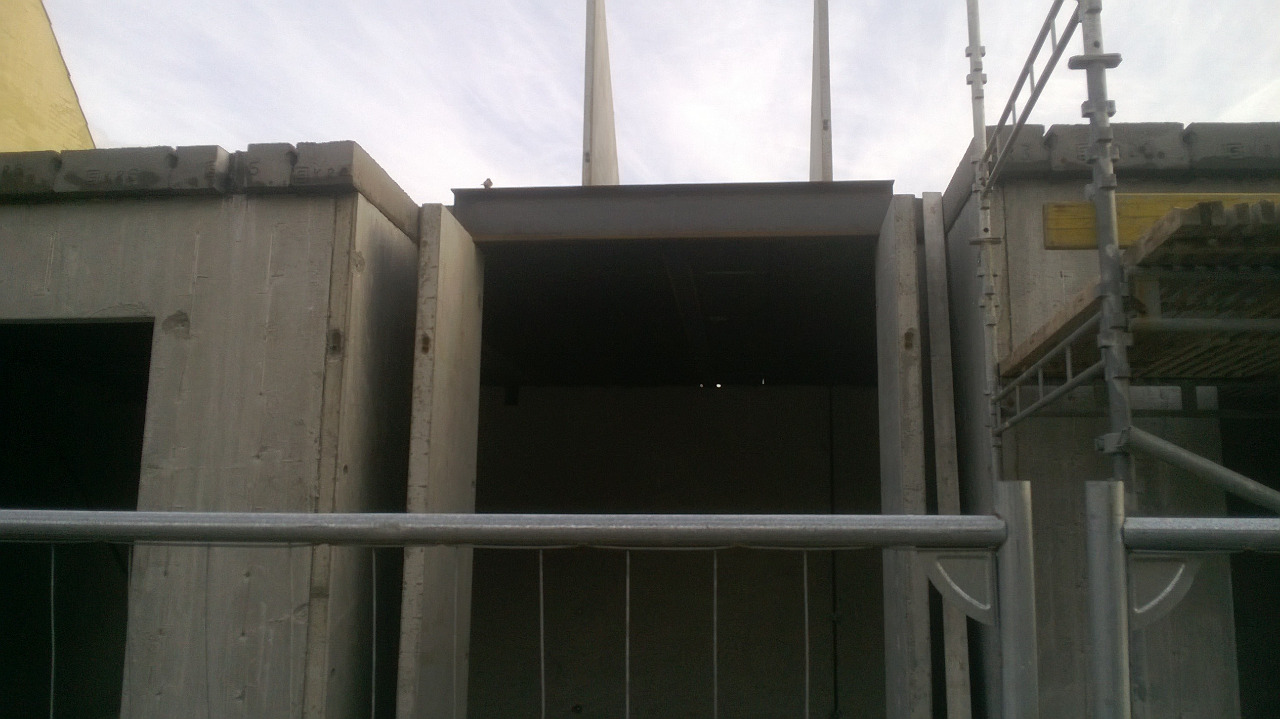

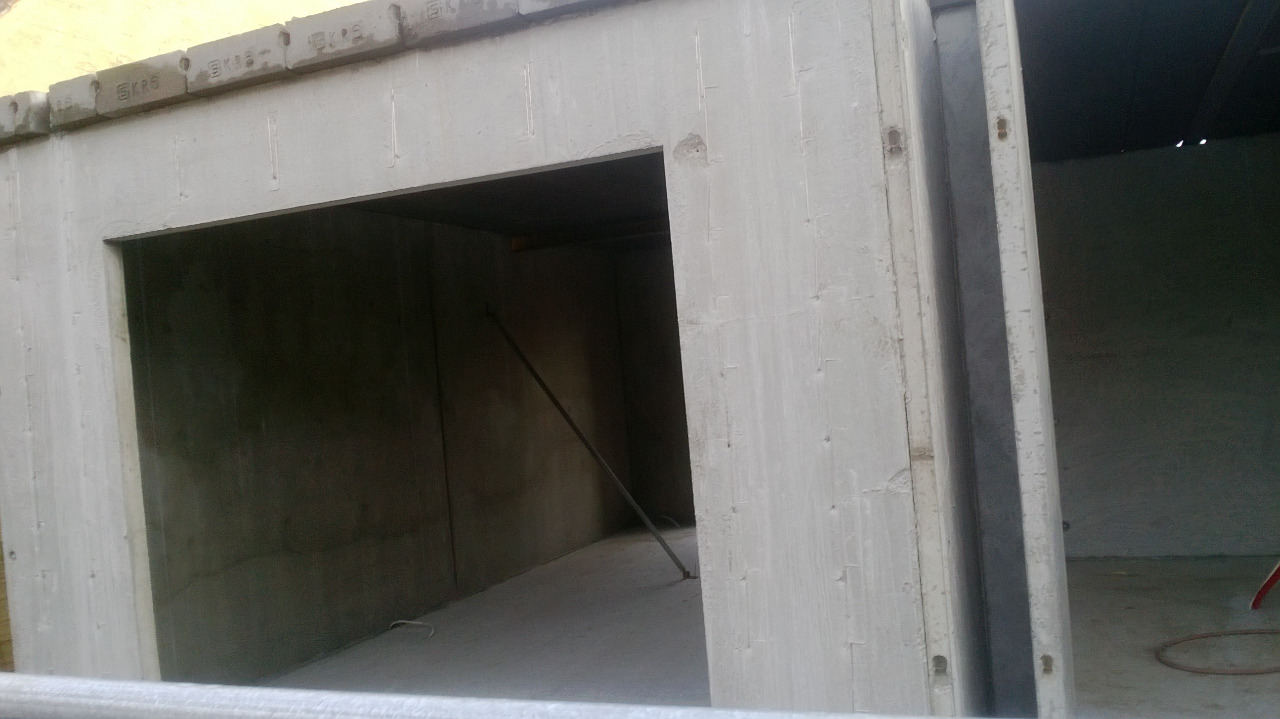

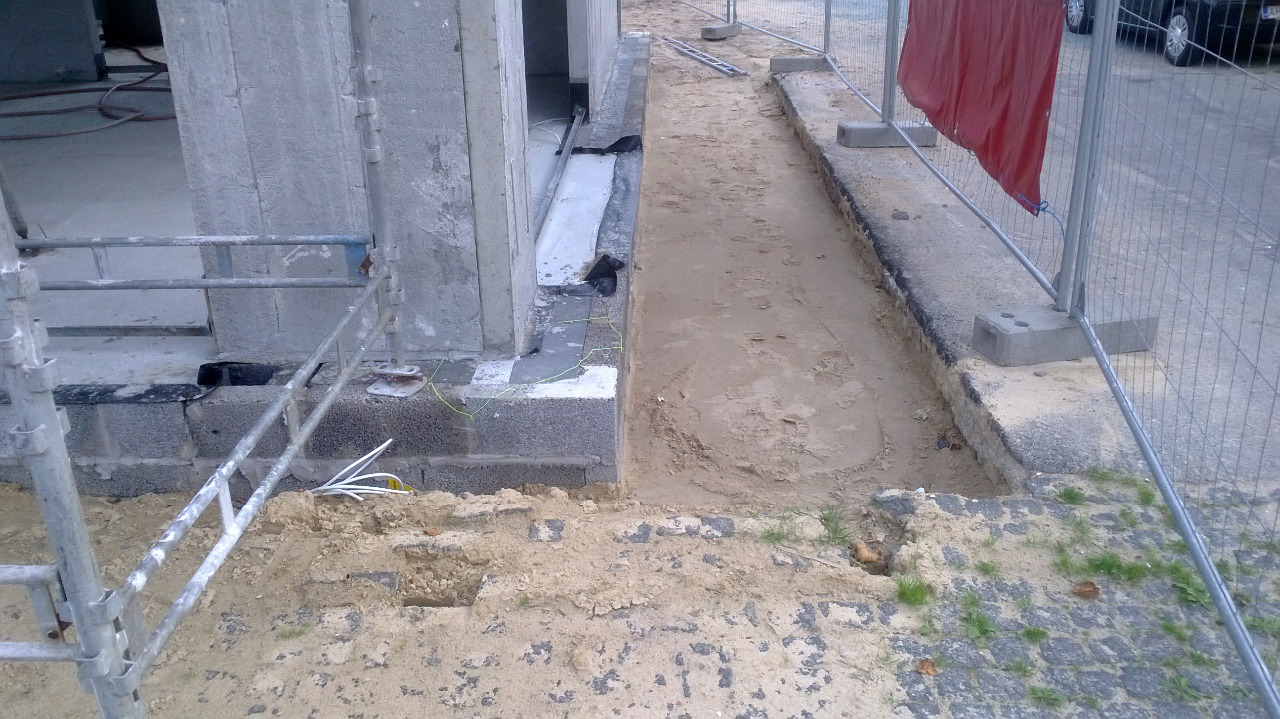

Stavba místního gymnázia- poměrně subtilní prefabrikovaná stěna- foto září a říjen 2013

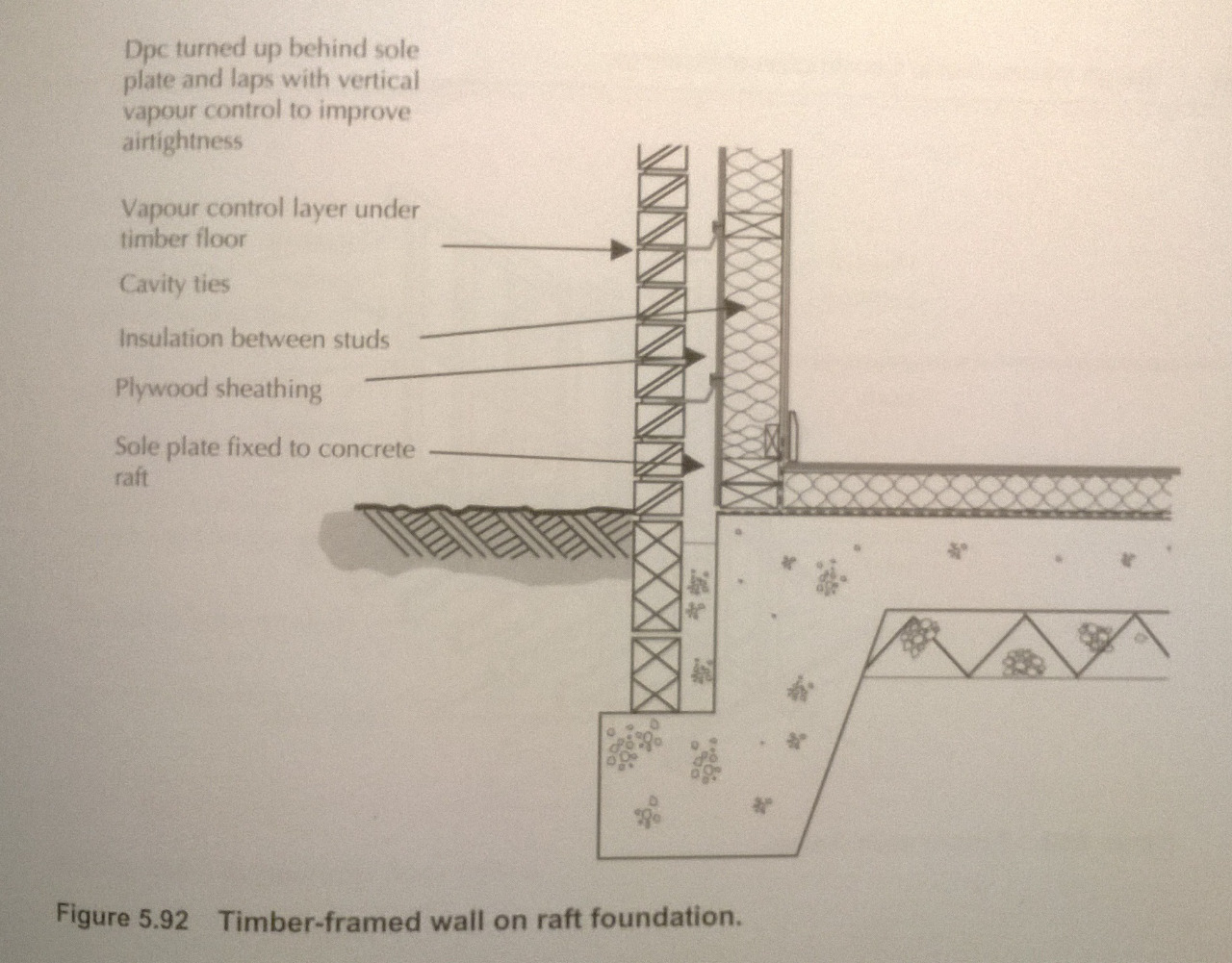

Dřevostavba + cihelná přizdívka.
- Následuje tepelná izolace, především ve formě minerálních vláken. Síla tepelné izolace vyplývá z místní normy na součinitel prostupu tepla. Řádově se pohybujeme nad 150 mm izolace- samozřejmě mluvím o novostavbách.
Pokud bychom se pozastavili u starších staveb, tam většinou tepelná izolace chybí, nebo je velice tenká. Snadnou obnovou je pak aplikaceb celulozové izolace do mezery mezi nosnou a pohledovou stěnou. Vždy záleží na konkrétním případě.
- Následuje další vrstva, tou bývá provětrávaná mezera. Která ochrání dům proti letnímu přehřívání a zároveň udržuje v dobré kondici tepelnou izolaci. Zvláště u rekonstrukcí tyto mezery zanikají při vyplnění izolací.
- A na závěr další vrstva cihel, tentokrát pohledových. Spolu-učiněni je zajištěno trny, které se průběžně vkládají do ložných spár a někdy mohou i přidržovat tepelnou izolaci proti sesutí.

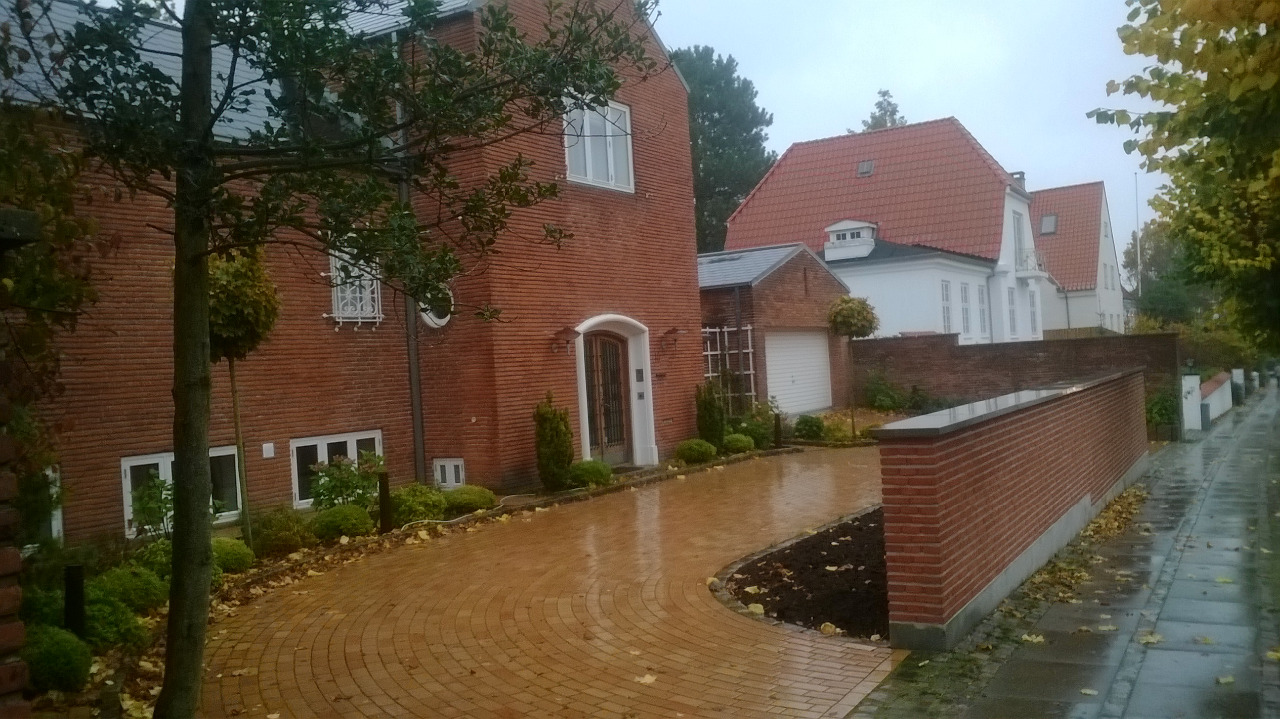

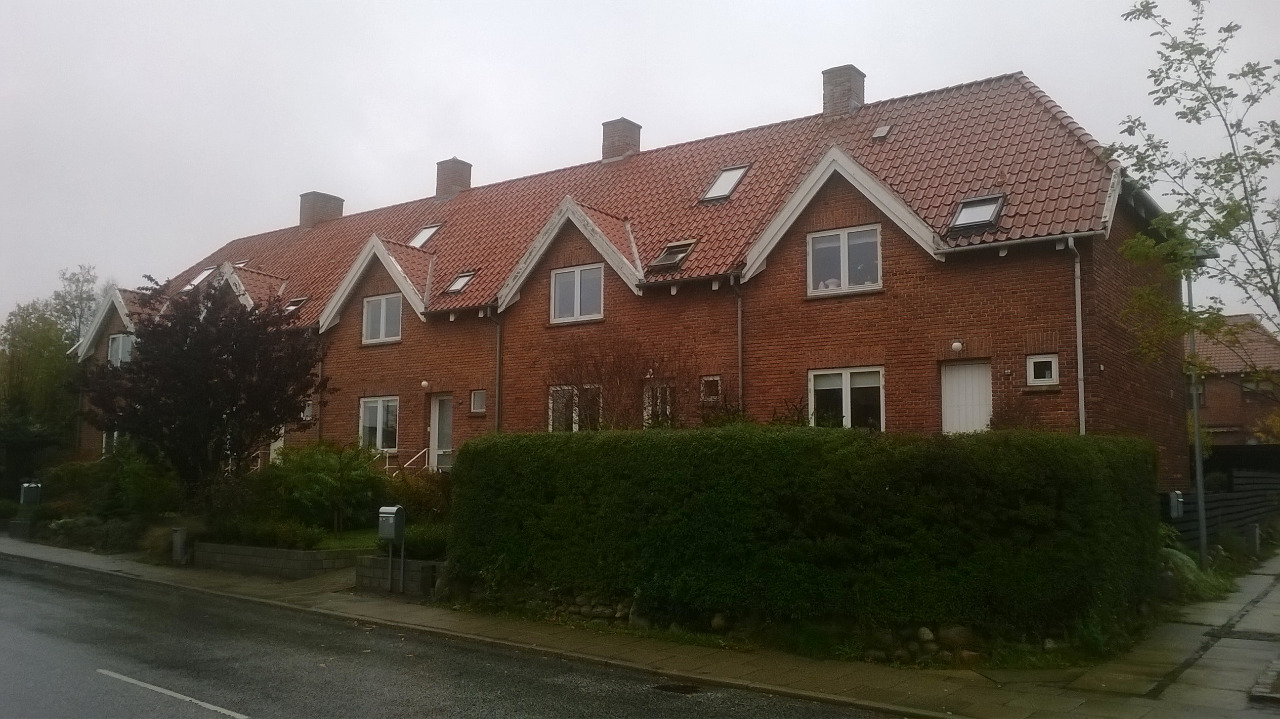

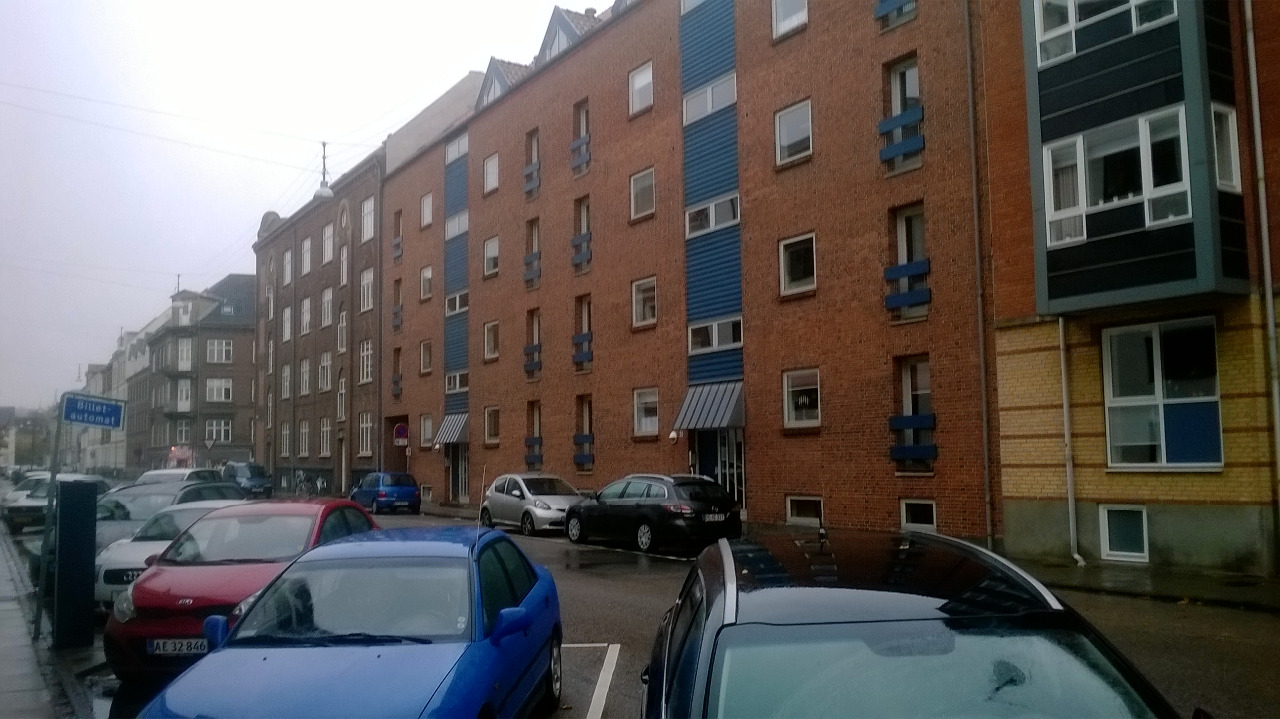

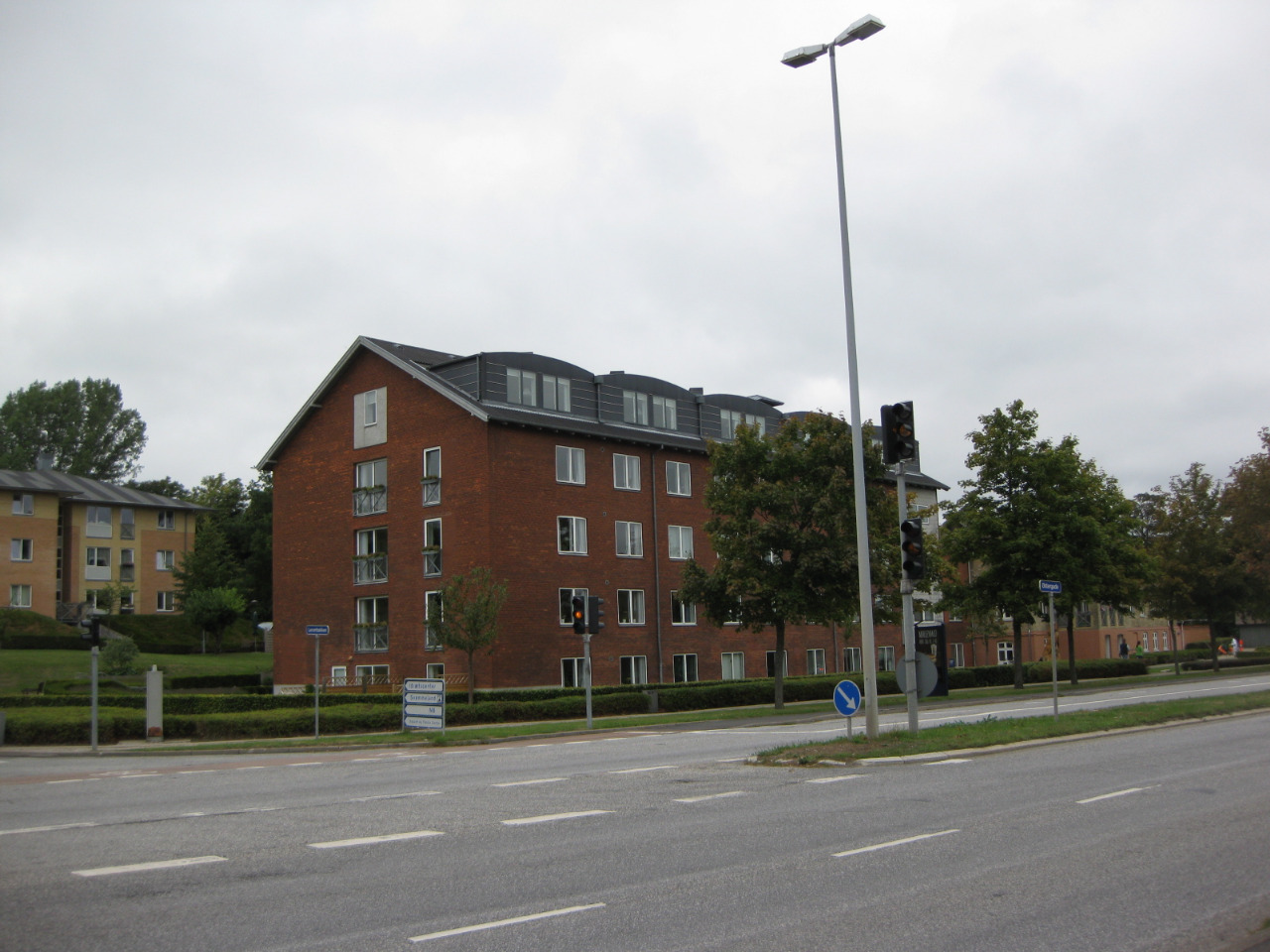

Poslední vrstvou je už jen omítka, kterou však né vždy můžeme najít. Většina domů je tvořena pohledovým zdivem, občas můžeme potkat tenkou vrstvu omítky, která dokonale kopíruje strukturu cihel, takový dům má opravdu kouzlo. A spíše výjimečně klasickou omítku, jak ji známe z domova.

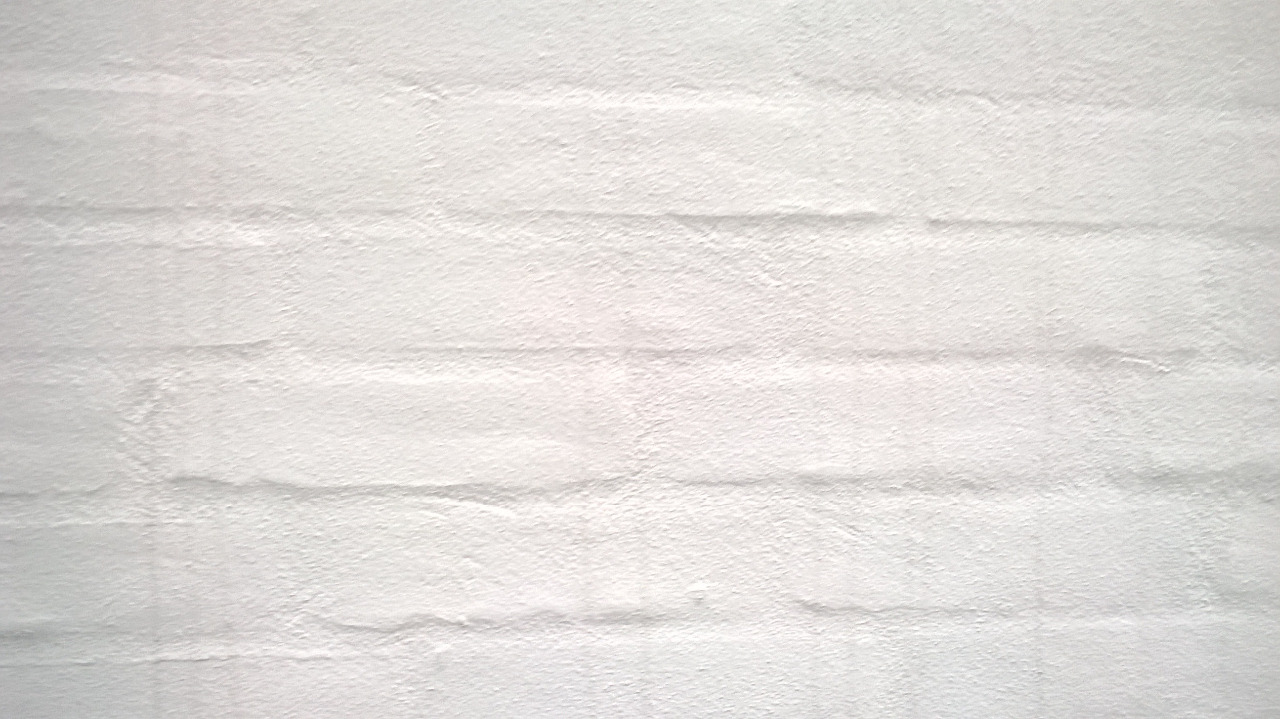

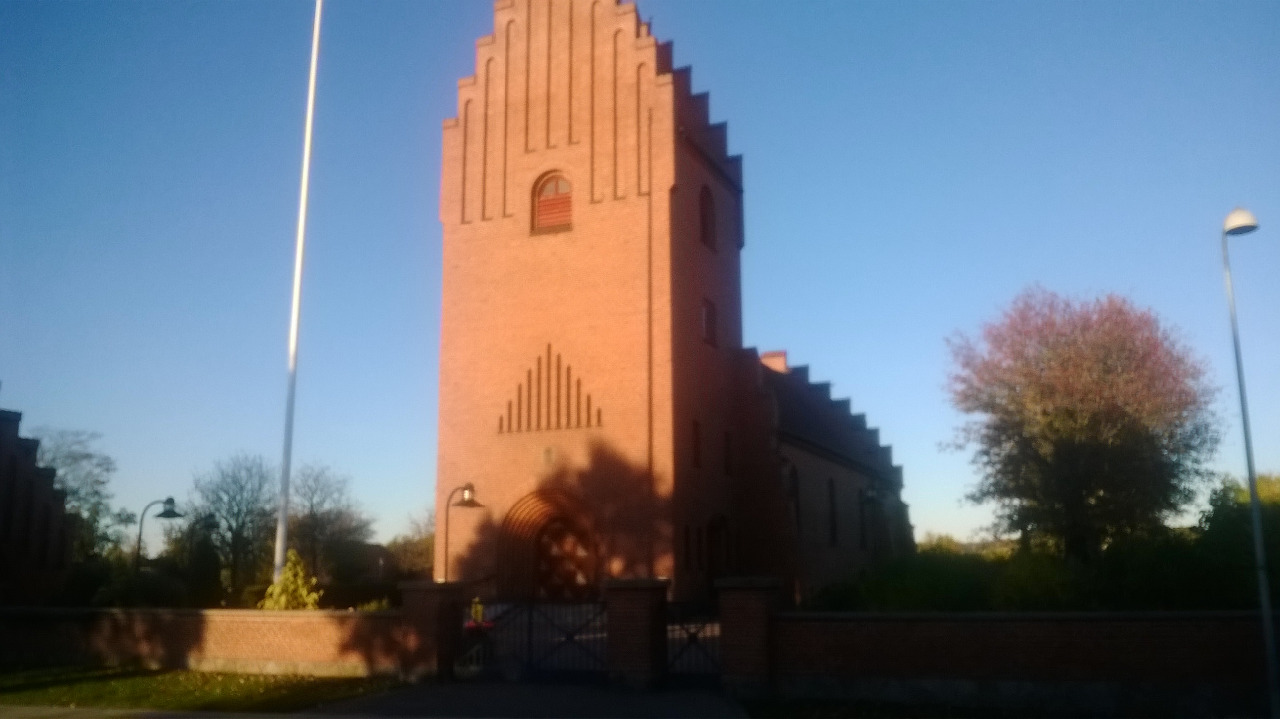

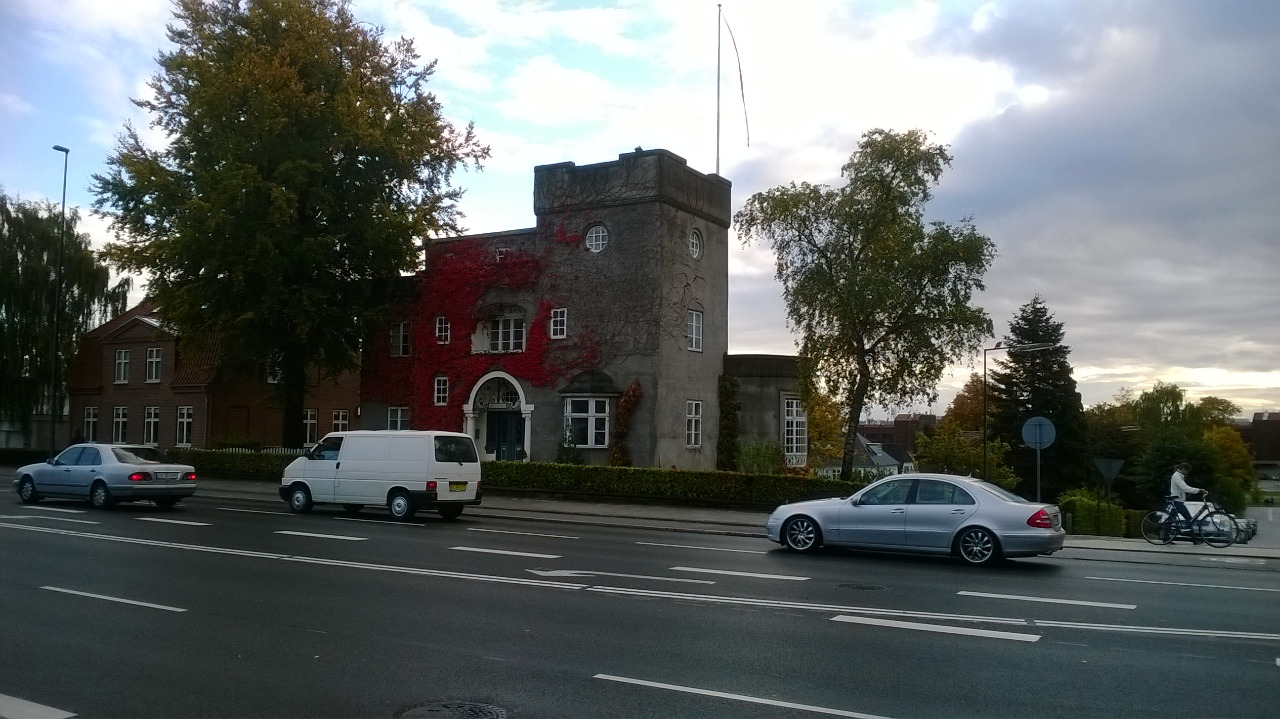

Tenká vrstva omítky na zdivu z cihel (jedná se o stejný dům jako na obrázku výše).

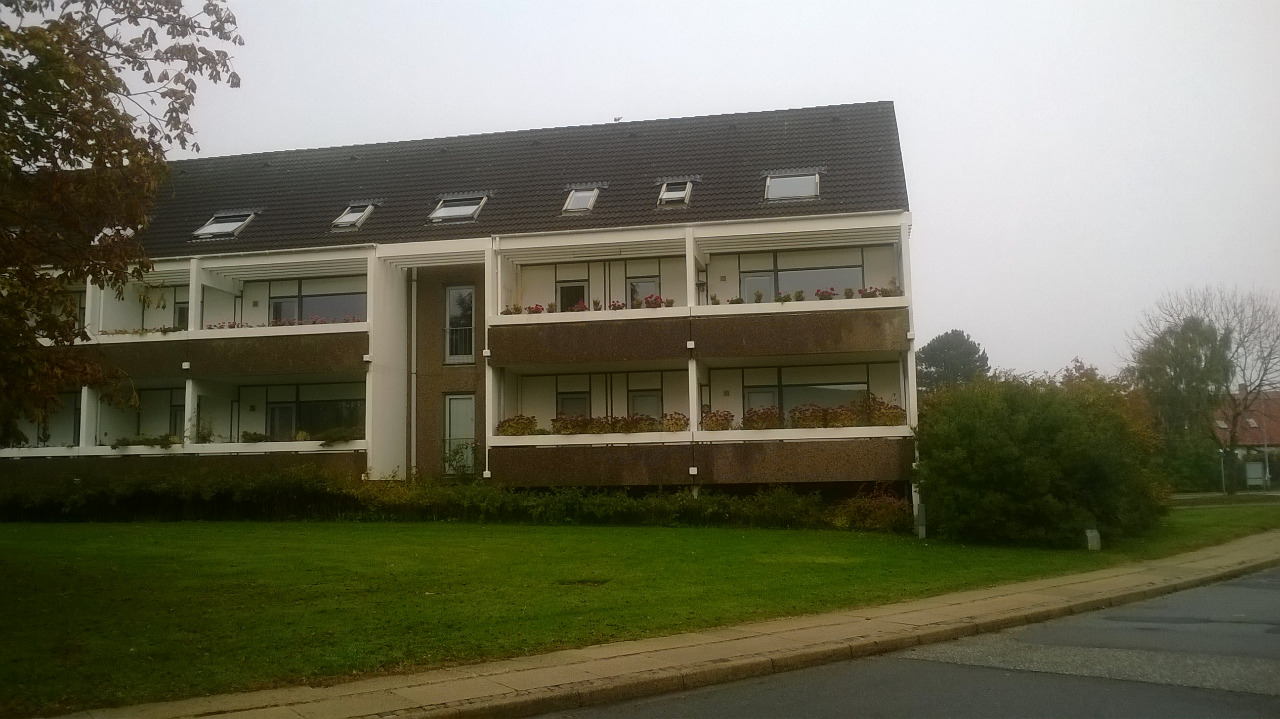

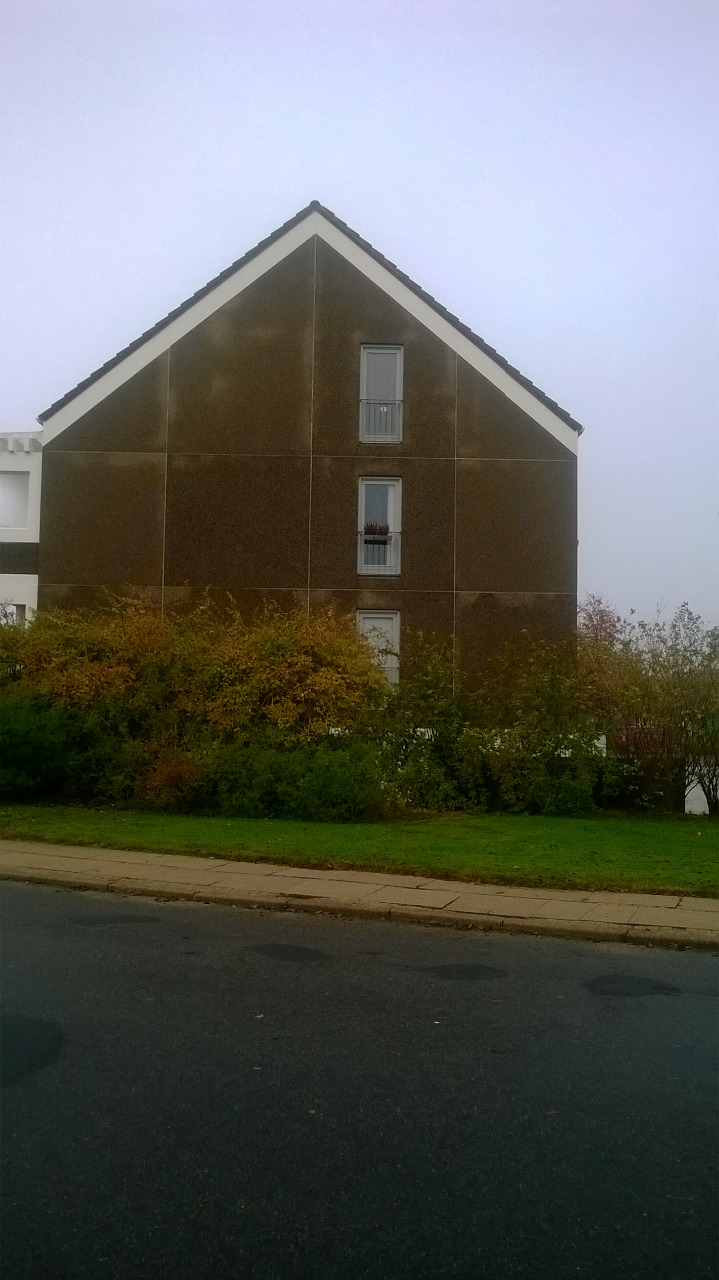

Na ulici můžeme potkat i dům obložený deskami na různé bázi (naše kolej je tomu příkladem). Za deskami se skrývá tepelná izolace. Klasický ETICS sytém jsem zatím viděl jen jednou a je opravdu spíše raritou.

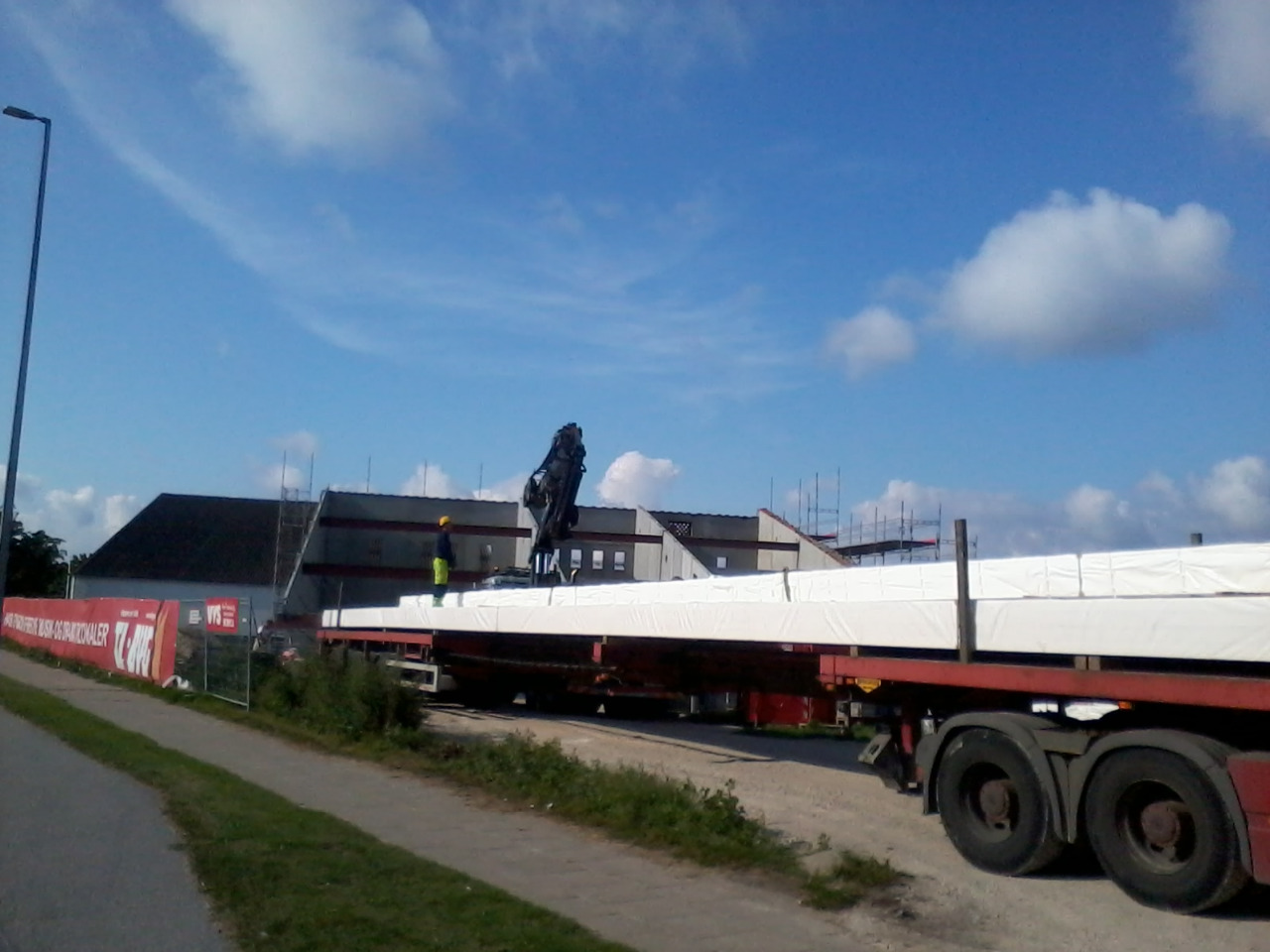

Nedávnou jsem se i povšiml stavby, která byla stavěná z předem připravených panelů, že by se éra prefabrikovaných staveb vracela?(Na obrázku už stojící stavba, k té původní jsem se zatím nevrátil).

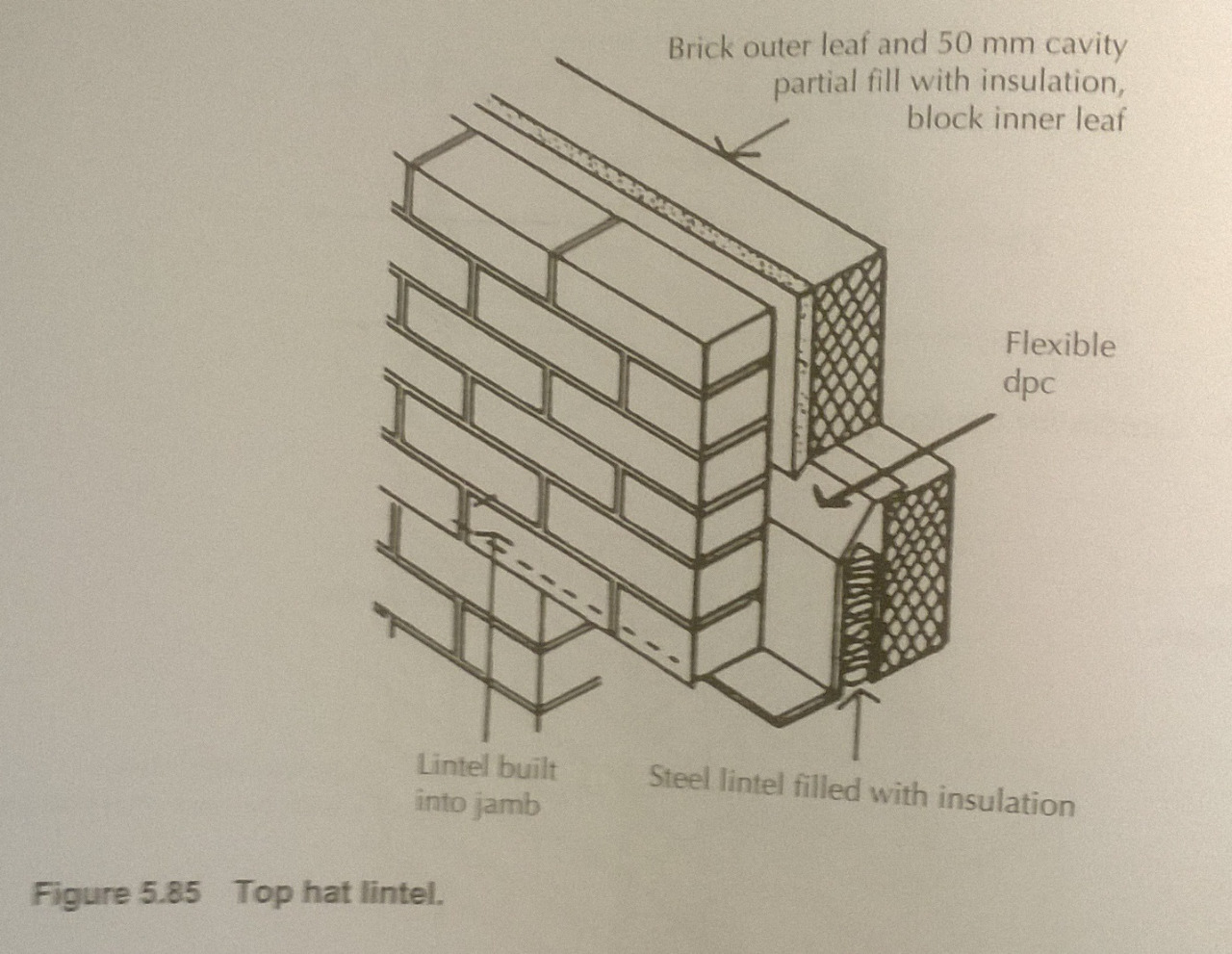

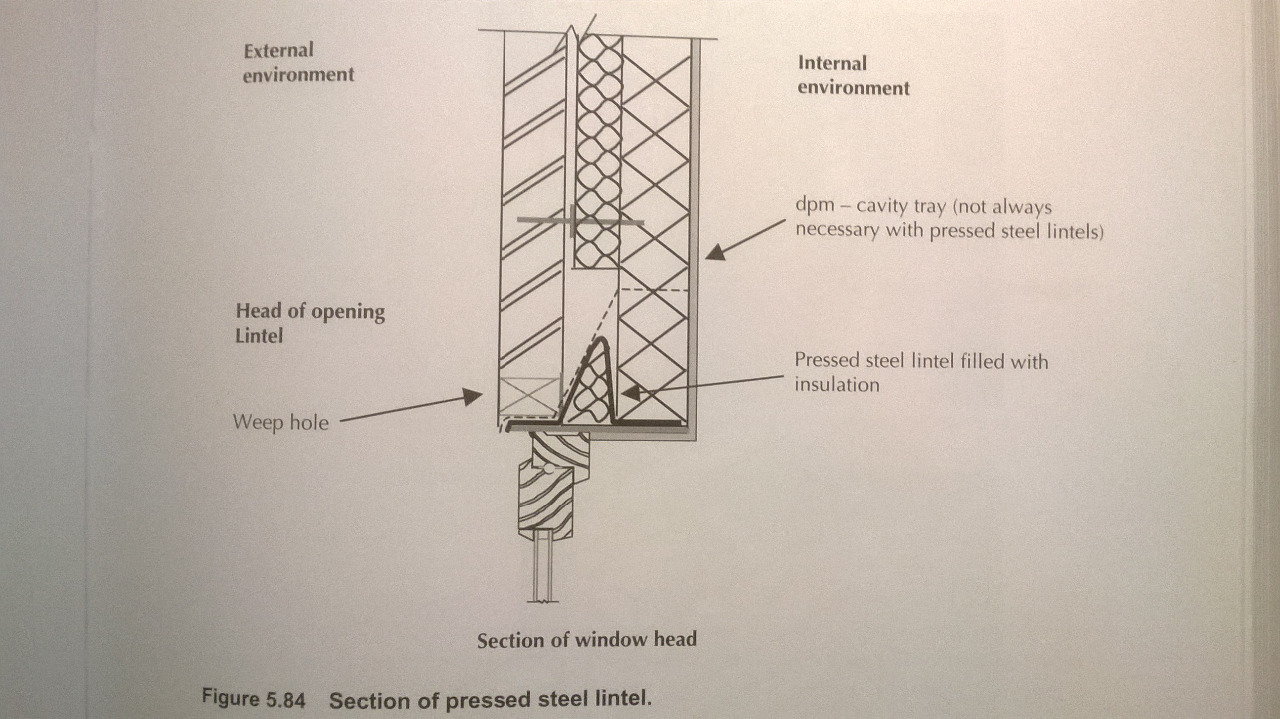

Zajímavé je řešení překladu, v pohledovém zdivu. Tedy ve chvíli, kdy vše chceme zamaskovat. Tento problém řeší jednoduchá pomůcka, viz obr. Protože zatížení na tento „překlad“ je jen trojúhelníkové (dle redistribuce sil ve stěně), může být tato konzolka vyrobena jen z plechu. (Připomínám, že vnější vrstva je většinou zatížena jen vlastní silou, popř. teplotou.
Povídáním o vícevrstvých stěnách určitě nezatracuji jiné systémy, ale ty nejsou tolik rozšířené. Důkazem toho může být i moje čtvrteční zkušenost… ve skupině jsme uvažovali nad materiálem přístavby jednoho patra a jaké byly návrhy? Prefa panel, sendvič cihla- vata- cihla-tedy to co je použité na stávající stavbě. Můj návrh, pojďme použít třeba Ytong (nechci zatěžovat stávající stavbu kuli sedání) se nesetkal s úspěchem, naopak spíše s nepochopení…ovšem na mé straně. A co je vlastně Ytong?
Takže nemá smysl polemizovat nad používáním jednovrstvého systému- studenti 5. semestru o něm zatím neslyšeli.
No jaký je závěr? Vraťme se na začátek. Psal jsem, že preferuji konstantní vrstvu tepelné izolace. A za svůj názor jsem rád. Proč? Tradiční konstrukce, která splňuje i moderní požadavky. Opět se potvrdilo zdejší pravidlo. Jednoduché a funkční.
Od příště Vás/ mě čeká miniseriál o rozdílech v ČR a DK. Těšit se tentokrát mohou i nestavaři, protože zabrousím do více lidských oblastí.
